在線水份測量儀簡介

來源：東方嘉儀 www.enraytech.cn 點擊：

在煙草、木材（纖維板、刨花板）、造紙、化纖、糧食（油菜籽、谷物）、飼料、洗衣粉、棉花、茶葉、食品（面粉、淀粉）等工業部門的生產過程中需要快速而連續地在線測定和控制固體物料的含水量物料水份是一個十分普遍而又相當重要的監測和控制參數之一。例如在煙草生產過程中煙絲或煙葉含水量是最重要的一個工藝參數在線連續測定和控制煙絲或煙葉的含水量對于提高卷煙成品的質量降低能耗和提高生產效率均有顯著的經濟效益。
“數字化在線水份測量儀”將傳感器和數字信號處理兩部分集成在一起使用發光二級管數字面板直接顯示固體物料的百分比含水量。利用光譜吸收原理制成的水份儀與其它測定水份的儀器相比較它具有如下特點：
1、非接觸測定對傳送線沒有影響對操作也不帶來麻煩。
2、可連續測定行進中的和靜止的物料含水量特別適用于在線監測。
3、既可獨立測定水份也可輸出信號可供記錄并可組成自動反饋控制系統。
4、儀器采用密封結構能在粉塵較大的環境下工作安裝簡單使用方便。
5、采用數字電路進行信號處理可長期穩定地工作。

技術特性
水份測試范圍： 0~50%

工作原理
水份儀的工作原理是基于比耳—朗伯定律即光經過固體物料反射后的強度與固體物料中的水份濃度之間存在著一定的關系水分子吸收的能量隨著水份濃度含量的增加而增加，而從固體物料反射的光輻射能量則隨著吸收的增加而減少。
水份儀是這樣工作的：如果將位于水分子吸收峰的測量光束照射到物料上則隨著物料水份的增加而減少光束中從物料反射的部分就相應發生變化。使用其波段相適應的探測器就能測量反射光束變化的強度從而測得物料的含水量。為了消除外界的影響和提高系統的穩定性除了采用處于水分子吸收峰的波段外還采用水分子不吸收的波段作為參比波段。
儀器的各部分在出廠前均已調整好用戶不要隨意打開和調節。使用儀器時首先接通電源將儀器通電預熱至少10分鐘使儀器各部分進入穩定狀態。

（一）、在線動態測量時的安裝要求如下：
1、將傳感器安裝于需要測定物料含水量的部位傳感器與被測物料面基本垂直并保持間距為250mm左右（見圖）。

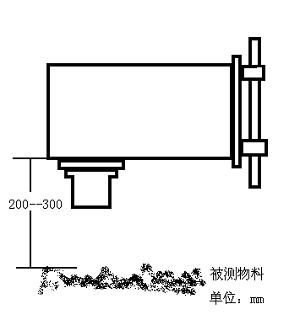

水份儀傳感器安裝示意圖

如水份儀使用在卷煙廠的制絲車間則可將傳感器裝在電子皮帶秤的上方。
2、傳感器和信息處理機的安裝底座不能有振動否則會損壞儀器。如用于卷煙廠的制絲車間一般在車間的水泥地面上架設傳感器支架。
3、如果被測物料與傳感器之間需加防塵玻璃板時為了防止鏡面反射玻璃板與傳感器之間要保持約15°的夾角。該玻璃板需用高透過率的光學玻璃如下圖所示。

加防塵玻璃板的安裝示意圖

（二）、定標
水份儀是一種通用性的測量固體物料含水量的儀器由于不同物料對光線的吸收和反射都有差異所以對于不同的物料在正式使用之前都要進行定標。水份儀的定標以經典的烘箱稱重法作為標準。
（1）、靜態定標
以烘絲機出口處的煙絲樣品為例進行說明。該煙絲的水份范圍一般在10%~20%之間。為了進行靜態定標必須制備三個樣品，其中一個樣品的水份約在10%左右另一個樣品的水份約在20%左右中間水份的樣品水份約在15%左右。制備了以上三個不同水份的煙絲樣品以后分別將它們放入密封的塑料袋內存放24小時使其水份平衡。然后從不同的水份樣品中分別取出少許煙絲采用烘箱稱重法求得三中煙絲的含水量M。
M=
式中：a——煙絲帶水的重量 b——煙絲干燥后的重量
先取出低水份的煙絲樣品（水份約10%）放在紅外水份儀傳感器下方的規定部位觀察水份儀的水份示值如儀器示值與稱重法示值不符可調節儀器的下限位定標值使儀器的水份示值與稱重法水份示值一致。再取出一個約20%左右的高水份煙絲樣品放在傳感器下方的同一部位觀察儀器的水份示值與稱重法水份示值是否一致如不一致可調節儀器的上限位定標值使之兩者一致。以上過程重復數次后。使儀器對低水份樣品及高水份樣品的示值與稱重法示值相符。最后將15%左右的中間水份值煙絲樣品放置于傳感器下方的同一部位一般情況下儀器的水份示值與中間水份值煙絲的示值應基本一致。（具體操作步驟見“定標說明書”。）
（2）、在線動態定標
由于種種原因靜態定標結果與在線動態定標結果有時會不一致所以還得在制絲線有物料的正常生產情況下對水份儀進行動態定標。（動態定標只需對靜態定標結果進行適當修正：平移定標值或加大水份變化率即可）
使用時注意事項
（一）、水份儀傳感器的安裝位置必須考慮到測量物料的部位應避開太陽光和白熾燈等強烈熱輻射源的直接照射否則將使系統引進干擾甚至使儀器無法工作。如無法避開太陽光和白熾燈對被測部位的直接照射則可在水份儀傳感器的測量窗口上加一金屬板或在皮帶輸送機上加一遮光罩就可完全解決問題。日光燈的照射一般對儀器的正常工作沒有影響。
（二）、不論水份儀傳感器安裝于電子皮帶秤上方或振動輸送機和皮帶輸送機的上方均要求物料連續均勻具有一定的厚度否則水份儀的水份示值將不穩定甚至無法工作。
（三）、如沒有特殊裝置水份儀傳感器不宜安裝于水蒸汽很大的振動輸送機上方或皮帶輸送機的上方工作。
（四）、當關閉生產線上其它設備的電源時應將紅外水份儀的電源一起關閉。
（五）、一般情況下水份儀半年校準一次。同時用酒精棉花將傳感器窗口清洗一次。
（六）、水份檢測中死區的出現
死區指的是水份儀對物料水份沒有反應的區域。這種情況是用戶對水份儀性能不了解造成的。首先應該知道，德國進口煙氣分析儀利用光學原理來檢測物料水份光能與物料水份大小之間的關系是非線性關系而不是線性關系所以檢測水份時應該進行線性化處理分段進行測量規定水份測量范圍設定低限水份和高限水份當物料水份低于設定的低限水份時水份儀對物料的水份就沒有反應了。此時只要調節水份儀的低限水份就解決了。例如設定低限水份為10%高限水份為20%則低于10%的水份的物料就是死區了。另外水份儀的光學系統受到破壞或者沒有調節好也會出現死區現象。此外水份儀檢測物料時受到外來的強紅外光照射造成水份儀不能工作也會出現死區。
