無損檢測涂層厚度的原理：

1、磁阻法

2、磁感應法——利用基材和覆蓋層在導磁性上的差異（基材為鐵、鈷、鎳覆蓋層為非磁性介質）

3、電渦流法——利用基材和覆蓋層在導電率上的差異（基材為強導電性覆蓋層無導電性）

本文只討論磁感應法、電渦流法。

【磁感應法】

工作原理圖見圖Fig.1

磁感應法所用的F探頭中間是一個鐵磁性的磁棒（我們稱之為磁芯）其上繞有兩段線圈上面一段為勵磁線圈下面一段為感應線圈。

如果給勵磁線圈加載一個低頻交變電流就會產生穿過勵磁線圈的一個交變磁場而磁芯正好處在這個磁場中此時如果將磁芯靠近另一個鐵磁性物體我們知道磁鐵相吸的原理因此磁芯越靠近這個鐵磁性物體則穿過磁芯的磁場強度就越強而磁場的強弱變化就會在下端的那個感應線圈中產生一個感應電流這個感應電流的電壓V，其大小將隨著磁場強弱變化而變化、實際上也就是隨著磁芯離那個鐵磁性物體的遠近而變化并且這個電壓V的大小和磁芯離那個鐵磁性物體的遠近（也就是距離）存在可計算的關系。

因此我們可以通過測量這個電壓V的大小來計算磁芯和那個鐵磁性物體之間的的距離如果那個鐵磁性物體上有覆層、而磁芯又密切接觸在覆層上這個計算出來的距離不正是覆層的厚度嗎？

【電渦流法】

工作原理圖見圖Fig.2

電渦流法所用的N探頭沒有中間的磁棒而且只有一個中空的感應線圈。當給這個感應線圈加載一個高頻交變電流就會在感應線圈的中間產生一個感應磁場。

當這個加載了高頻交變電流的線圈靠近一個非磁性的導電體時會在這個導電體上產生一個交變電流場我們稱之為電渦流場。而這個電渦流場又會在空間產生一個交變電磁場其磁場方向始終與感應線圈產生的感應磁場方向相反并因此削弱感應磁場的強度這就導致了感應線圈的感應系數K的變化。

感應線圈離那個非磁性的導電體的遠近決定了導電體上產生的電渦流場的強弱。電渦流場的強弱，又決定了它所引發的交變電磁場的強弱而交變電磁場的強弱又影響了感應磁場的強弱、也因此決定了感應線圈的感應系數K的大小。

也就是說感應系數K值的大小與感應線圈離導電體的遠近存在可計算的關系。因此我們可以通過測量這個感應線圈的感應系數K的大小來計算感應線圈和那個非磁性導電體的距離。如果那個非磁性導電體上有覆層、而感應線圈又密切接觸在覆層上這個計算出來的距離不正是覆層的厚度嗎？

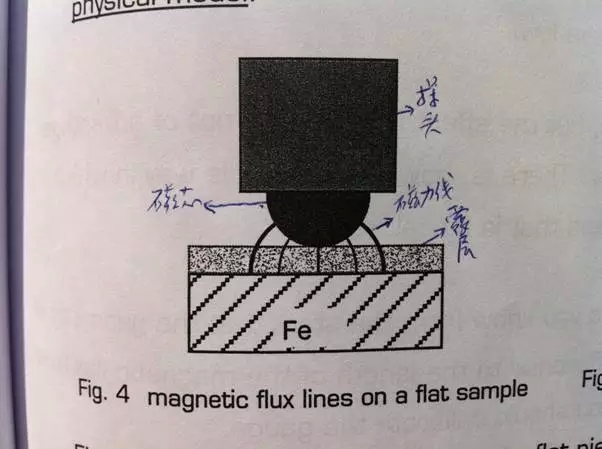

以磁感應法為例見圖Fig.4

如果基材仍然是平板狀的只是涂層的厚度產生變化我們不難想象磁力線的整體長短會隨著涂層厚度的變化而變化但是其分布卻是一致的也即是說中心線上的磁力線長度和邊緣的磁力線長度的比例是始終不變的因此我們只需依據磁力線整體的變長、變短即可以計算出涂層厚度的變化來。

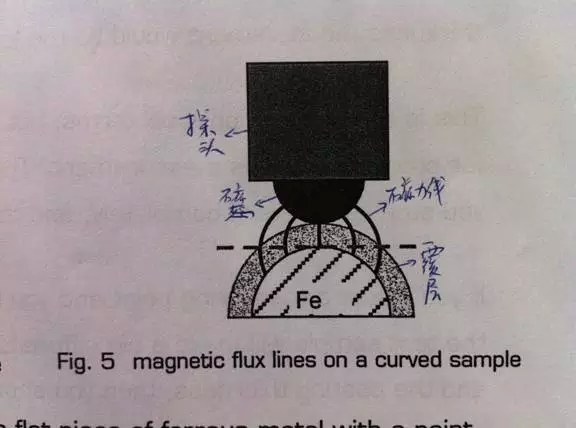

但是如果實際測量時基體的幾何形狀變了比如變成了圓柱體但涂層厚度不變。磁力線會有什么樣的變化呢？我們來看看圖Fig.5

我們注意到越靠近邊緣與在平板基體上的試驗相比磁力線的拉長現象就越明顯這就意味著這種情況下感應強度的平均值必然與我們從平板基體上試驗得來的值不相等。

電渦流法與此有可以類比之處：在平板上的電渦流和柱體上的電渦流分布也是有差異的！

由此可以得出結論：盡管儀器可能已經在標準試樣上校準了保證了儀器（探頭）對感應信號采集、計算的敏感性、準確性但是，便攜式風速儀在實際測量時由于實際工件的幾何形狀、基材的物理特性與標準試樣的基準塊存在差異因此測量仍然會出現偏差。
