洛氏硬度計標尺的選擇

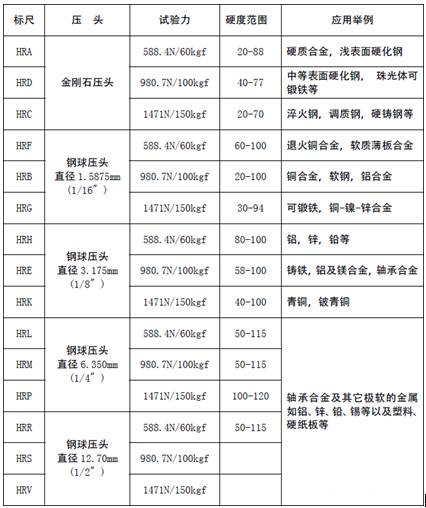

　　洛氏硬度試驗采用三種試驗力60公斤/100公斤/150公斤五種壓頭它們共有15種洛氏硬度標尺（A,B,C,D,E,F,G,H,K,L,M,P,R,S,V,）。表面洛氏硬度試驗采用三種試驗力15公斤/30公斤/45公斤五種壓頭它們有15種表面洛氏硬度標尺（15N,30N,45N,15T,30T,45T, 15W,30W,45W15X,30X,45X,15Y,30Y,45Y）。洛氏硬度計和表面洛氏硬度計的標尺通常按材料種類、材料厚度和標尺的刻度范圍三方面的因素來選擇具體按材料選擇方法敘述如下：

　1 淬火鋼和回火鋼

　　淬火鋼和回火鋼的硬度試驗主要采用HRC標尺。如果材料較薄不宜采用HRC標尺時可以改用HRA標尺。如果材料更薄可以采用表面洛氏硬度計HR15N、HR30N或HR45N標尺。

　2 表面硬化鋼

　　在工業生產中有時要求工件芯部具有良好的韌性又要求其表面具有高的硬度和耐磨性這時就要采用高頻淬火、化學滲碳、滲氮、碳氮共滲等工藝對工件進行表面硬化處理表面硬化層的厚度一般在零點幾毫米到幾毫米之間。對于表面硬化層較厚的材料可以采用HRC標尺測試其硬度對于中等厚度的表面硬化鋼可采用HRD或HRA標尺對于薄的表面硬化層應采用表面洛氏硬度HR15N、HR30N、HR45N標尺。對于更薄的表面硬化層應采用顯微維氏硬度計或超聲硬度計。

　3 退火鋼、正火鋼、軟鋼

　　許多鋼鐵材料都是以退火或正火狀態出廠的一些冷軋鋼板還要以不同的退火程度來分級。各種退火鋼的硬度測試通常采用HRB標尺較軟較薄的板材有時也用HRF，水分測定儀維修薄板材應采用HR15T、HR30T、HR45T標尺。

　4 不銹鋼

　　不銹鋼材料通常是以退火、淬火、回火、固溶等狀態供貨的國家標準中規定了相應的硬度上、下限值硬度測試通常采用HRC或HRB標尺。奧氏體、鐵素體不銹鋼采用HRB標尺馬氏體、沉淀硬化不銹鋼采用HRC標尺不銹鋼薄壁管、厚度為1~2mm以下的薄板材料應采用N標尺或T標尺。

　5 鍛鋼

　　鍛鋼通常是采用布氏硬度試驗由于鍛鋼材料組織不夠均勻而布氏硬度試驗的壓痕較大。因此布氏硬度試驗能夠反映材料各部分組織性能的綜合結果。

　6 鑄鐵

　　鑄鐵材料常常具有組織不均勻晶粒粗大的特點，因此一般采用布氏硬度試驗。洛氏硬度計可用于部分鑄鐵工件的硬度試驗。凡是在細晶粒鑄件的小斷面上沒有足夠面積作布氏硬度試驗的地方常常可用HRB或HRC標尺測試硬度但最好采用HRE或HRK標尺因為HRE和HRK標尺采用3.175mm直徑的鋼球它比1.588mm直徑鋼球能得到更好的平均讀數。

　　硬的可鍛鑄鐵材料，通常采用HRC如果材料不均勻可測多個數據取其平均值。

　7 燒結碳化物（硬質合金）

　　硬質合金材料的硬度測試通常只采用HRA標尺。

　8 粉末冶金材料

　　粉末冶金工件的硬度測試可采用HRB、HRF、HRH或HR15T、HR30T標尺凡是可能的地方應盡量采用HRB標尺因為已被證明它具有最佳的分辨能力。由于材料的多孔性測得的硬度值被稱為“表觀硬度”。

　9 銅及銅合金

　　黃銅的硬度測試一般采用HRB或HRF標尺。 薄板材或薄壁管材采用HR15T、HR30T、HR45T標尺。

　10 鋁及鋁合金

　　硬質鋁合金采用HRB中等硬度的鋁合金采用HRE、HRF軟的鋁合金或純鋁采用HRH。 較薄的鋁板或薄壁鋁管采用HR15T、HR30T、HR45T。

11 鋅

鋅板的硬度測試通常采用HRE和HRH3.2mm以上的厚板用HRE1.2mm~3.2mm的中板用HRH薄板采用HR15T、HR30T、HR45T。

表面洛氏硬度測量標尺選用
