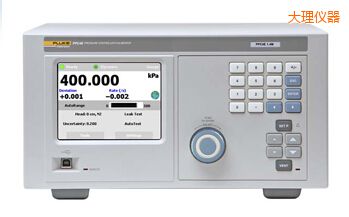

大理氣體壓力控制器校準器-PPC4E-美國福祿克FLUKE
±0.02%自動量程（AutoRange）范圍
±1kPa（0.15psi）~ 14MPa（2,000psi）
福祿克PPC4E實現了從校準實驗室到制造業或現場校準等各種應用的高性能氣體壓力校準。進一步提升了福祿克PPC壓力控制器/校準器的眾所周知的可靠性和精度，使您能夠享受到這筆投資的巨大價值和回報。
PPC4E完美融合了PPC4控制器/校準器系列產品的最佳特性、測量技術和獲得專利的PPC壓力控制技術，提供非常廣泛的壓力量程覆蓋范圍，數字大氣壓力計，可用于最常見的校準工作。利用彩色圖形用戶界面可以輕松校準壓力變送器、傳感器以及指針式壓力表和數字壓力表，或者通過PC遠程連接實現自動化校準。
PPC4E使校準變得非常容易，數字壓力計檢定規程，確保您可以獲得校準所需的所有性能和不確定度。PPC4E的自動量程（AutoRange）功能可以立即設置多個參數，在其所有壓力量程范圍內均能實現最優的精度、最高的安全性和最佳的測量性能。用戶只需輸入被測設備的量程和允差即可。PPC4E的測量不確定度是與UUT（被校準設備）的量程相一致的范圍的百分比，液柱壓力計，提供了易于理解的測試準確度比率。
PPC4E型號的量程
型號分為PPC4E和PPC4EX，測力計，指示一個或兩個內部參考壓力傳感器，并確定可選的最小自動量程（AutoRanged）范圍，同時仍然能夠保持校準器的最佳測量不確定度。
標稱測量不確定度為±0.02%的自動量程（AutoRanged）范圍，對于所有自動量程（AutoRanged），可低至：
PPC4E 10%的控制器范圍
PPC4E 1%的控制器范圍
詳情參閱PPC4E的測量技術指標。福祿克計量校準部提供了完整可靠的產品測量不確定度技術指標，包括所有源，有效期為一年。
PPC4E完美融合了PPC4壓力控制器/校準器系列產品的強大功能、先進測量技術和專利的壓力控制技術，提供非常廣泛的壓力量程覆蓋范圍，可用于最常見的校準工作�？梢暂p松校準壓力變送器、傳感器、指針式壓力表和數字壓力表等常見壓力儀表，或者通過計算機軟件實現自動化校準。
·
絕壓、表壓和負壓模式任意轉換，無需添加外部氣壓參考硬件
·
石英諧振（Q-RPT）參考壓力傳感器確保卓越穩定性，不需進行特殊的校準或維護
·
壓力范圍覆蓋1kPa~14MPa的絕壓和表壓
·
一臺校準器即可真正實現高達100:1的準確測量和控制量程范圍
·
自動量程（AutoRange）功能智能優化測量控制和測試參數
·
標配RS-232和IEEE-488.2遠程接口；ATE系統設計，內置閥門驅動器
·
可選配自清潔式集液器附件，可自動保護PPC4E免受系統污染
·
實時計算并顯示壓力測量不確定度
·
內置自動測試和泄漏測試功能
·
設定點微調功能，快速進行指針式壓力表的主刻度點校準
·
標配彩色液晶屏幕用戶界面，含11種語言的全面幫助支持
超寬量程覆蓋能力
PPC4E使校準變得非常容易，確保您可以獲得校準所需的所有性能和不確定度。PPC4E的自動量程（AutoRange）功能可以立即設置多個參數，在其所有壓力量程范圍內均能實現最優的精度、最高的安全性和最佳的測量性能。用戶只需輸入被測設備的量程和允差即可。PPC4E的測量不確定度是與被校準設備量程相一致范圍的百分比，提供了易于理解的測試準確度比率。
PPC4E控制精度優于±0.0006%，用戶無需使用具有兩個或多個獨立控制模塊的主機，自記壓力計，即可輕松實現對常用壓力量程內各種被檢表的覆蓋。由于在校準期間被校準表感受的壓力值準確與否，麥氏真空壓力計，不僅取決于儀器的測量精度，真空活塞壓力計，同時也取決于儀器的控制精度，所以控制精度非常重要。PPC4E的石英傳感器技術也優于同類的其他控制器/校準器的傳感器。通過一個單獨接口和一個單獨測試端口，PPC4E即可讓您獲得所有量程和精度。
最實用的自動量程功能
利用自動量程（AutoRange）功能，只需按幾次按鈕，立式水壓試驗壓力計算，源自本地用戶界面的的PPC4E操作即可立即優化被檢表的量程和準確度的重要設置和參數。操作人員會發現進行常見的校準任務變得非常簡單，無需專門的培訓或經驗。
PPC4E支持即時設置和運行快速測試以及創建和存儲測試序列以供隨后調用和執行。通過“微調”特性，可以手動調整每個目標點上的壓力，被檢表從而可以讀取基點目標壓力，對于校準指針式壓力表，氣缸壓力計算，這是非常有用的特性。當運行測試序列時，記錄和顯示對應于每臺被檢表基點的PPC4E測量壓力，并隨后產生表報表。
兩種型號可選
型號分為PPC4E和PPC4EX，代表內部有一個或兩個參考壓力傳感器，以及在能夠保持校準器的最佳測量不確定度的前提下，擋土墻土壓力計算公式，可選的最小自動量程（AutoRanged）范圍。
標稱測量不確定度為±0.02%的自動量程（AutoRanged）范圍，對于所有自動量程（AutoRanged），可低至：
1. PPC4E：10%~100%的控制器范圍
2. PPC4Ex：1%~100%的控制器范圍
自動化軟件
PPC4E隨時可以被集成至一個全自動測試系統。后面板的RS-232和IEEE-488.2接口可用于與遠程計算機進行通信。福祿克COMPASS®壓力校準軟件提供了一個先進的自動化解決方案，該軟件具有強大的能力和靈活性，能夠實現幾乎所有想得到的自動化測試級別，包括測試執行、數據采集和生成報告的所有方面。
|
通用技術指標
|
|
預熱時間
|
無要求。冷啟動時，為了獲得最佳性能，建議采用30分鐘的溫度穩定時間
|
|
分辨率
|
達1ppm，用戶可調
|
|
電源要求
|
100~240 VAC（-15 %、+10 %）, 50 Hz~60 Hz，最大功耗70 VA
|
|
工作溫度范圍
|
10℃~40℃
|
|
重量
|
16.6kg（36.5lb）
|
|
尺寸
|
19cm高×35 cm寬×45cm深（7.5in.×13.8 in.×17.7in.）
|
|
通信接口
|
RS-232（COM1、COM2），IEEE-488.2，USB（前面板，僅限固件）
|
|
工作介質
|
任何潔凈、干燥的非腐蝕性氣體
|
|
壓力連接
|
測試接口（Test+）/參考接口（Test-）：1/8英寸NPT內螺紋
供壓：1/8英寸NPT內螺紋
泄壓：2/8英寸NPT內螺紋
氣壓參考口：10-32 UNF
|
|
壓力控制
|
|
控制精度
|
PPC4E: ±0.0006%控制器范圍
PPC4EX: ±0.0006%控制器范圍
自動量程（AutoRange）范圍>10%控制器范圍
±0.00006 %控制器范圍
（自動量程（AutoRange）范圍≤10%控制器范圍）
|
|
最低可控壓力
（表壓模式）
|
通過自動泄壓調整零點。零點以上或以下的最低點僅受Q-RPT分辨率和控制精度的限制。
|
|
最低可控壓力
（絕壓、負表壓模式）
|
1kPa絕壓（0.15 psi）或相對應的表壓（除PPC4E 7M和PPC4E 14M以外的所有型號）
PPC4E 7M：3.5kPa（0.5 psi）
PPC4E 14M：7kPa（1 psi）
|
|
極限壓力
（絕壓、負表壓模式）
取決于真空泵和連接
|
200~700 Pa的絕壓（2~7 mbar, 0.03~0.1 psi）或者相對應的表壓
|
|
典型的壓力穩定時間
（0.005%保持限值，50 cc測試容積）
|
15~30秒
|
|
典型測試容積
|
1.4MPa[300psi]的控制器量程：0~1000 cc；
大于1.4MPa[300 psi]的控制器量程：0 cc~500 cc
|
|
型號
|
表壓不確定度1%自動量程（AutoRanged）
|
絕壓不確定度1%自動量程（AutoRanged）+常量
|
|
%自動量程（AutoRanged）
|
最小自動量程（AutoRanged）2
|
%自動量程（AutoRanged）
|
常量
|
最小自動量程（AutoRanged）2
|
|
PPC4EX 14M
|
0.02
|
140 kPa（20 psi）
|
0.02
|
0.1 kPa（0.015 psi）
|
140 kPa（20 psi）
|
|
PPC4E 14M
|
0.02
|
1400 kPa（200 psi）
|
0.02
|
1 kPa（0.15 psi）
|
1400 kPa（200 psi）
|
|
PPC4EX 7M
|
0.02
|
70 kPa（10 psi）
|
0.02
|
0.05 kPa（0.007 psi）
|
70 kPa（10 psi）
|
|
PPC4E 7M
|
0.02
|
700 kPa（100 psi）
|
0.02
|
0.5 kPa（0.07 psi）
|
700 kPa（100 psi）
|
|
PPC4EX 1.4M
|
0.02
|
14 kPa（2 psi）
|
0.02
|
0.014 kPa（0.002 psi）
|
70 kPa（10 psi）
|
|
PPC4E 1.4M
|
0.02
|
140 kPa（20 psi）
|
0.02
|
0.1 kPa（0.015 psi）
|
140 kPa（20 psi）
|
|
PPC4EX 100K
|
0.02
|
±1 kPa（±0.15 psi）
|
0.02
|
0.014 kPa（0.002 psi）
|
70 kPa（10 psi）
|
|
PPC4E 100K
|
0.02
|
±10 kPa（±1.5 psi）
|
0.02
|
0.014 kPa（0.002 psi）
|
70 kPa（10 psi）
|
|
PPC4E 15K
|
0.02
|
±1.5（±0.2 psi）
|
—
|
—
|
—
|
1.RPT指示相對于所施加壓力真值的最大偏差，包括精度、預測一年期穩定度極限、溫度影響和校準不確定度、組合和擴展（K=2）方法符合ISO“Guide to the
Expression of Uncertainty in Measurement”（測量中不確定度表述指南）。
2.低于最小自動量程（AutoRange）范圍的不確定度等于最小自動量程（AutoRange）× 0.02%
|
型號
|
描述
|
|
PPC4EX
14M
|
PPC4E控制器/校準器
Hi RPT: A14m
Lo RPT: A1.4M
壓力范圍（額定測量范圍）
表壓(kPa)：-ATM到14 000
表壓：-ATM到2,000
絕壓(kPa)：0到14 000
絕壓：0到2,000
|
|
PPC4EX
7M
|
PPC4E控制器/校準器
Hi RPT: A7M
Lo RPT: A700K
壓力范圍（額定測量范圍）
表壓(kPa)：-ATM到7,000
表壓：-ATM到1,000
絕壓(kPa)：0到7,000
絕壓：1到1,000
|
|
PPC4EX
1.4M
|
PPC4E控制器/校準器
Hi RPT: A1.4M
Lo RPT: A200K
壓力范圍（額定測量范圍）
表壓(kPa)：-ATM到1,400
表壓：-ATM到200
絕壓(kPa)：0到1,400
絕壓：0到200
|
|
PPC4EX
100K
|
PPC4E控制器/校準器
Hi RPT: A200K
Lo RPT: BG15K
壓力范圍（額定測量范圍）
表壓(kPa)：-ATM到100
表壓：-ATM到15
絕壓(kPa)：0到200
絕壓：0到30
|
|
PPC4E
15K
|
PPC4E控制器/校準器
Hi RPT: BG15K
Lo RPT: n/a
壓力范圍（額定測量范圍）
表壓(kPa)：±15
表壓：±2.2
絕壓(kPa)：n/a
絕壓：n/a
|
|
6241-15K
|
PPC4E Gas Pressure Controller
Kit with PPC4E 15K, ± 1.5 to ± 15 kPa (± 0.2 to ± 2.2 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6241-100K
|
PPC4E Gas Pressure Controller
Kit with PPC4E 100K, ± 10 to ± 100 kPa (± 1.5 to ± 15 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6241-1.4M
|
PPC4E Gas Pressure Controller
Kit with PPC4E 1.4M, 140 to 1,400 kpa (20 to 200 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6241-7M
|
PPC4E Gas Pressure Controller
Kit with PPC4E 7M, 700 to 7,000 kPa (100 to 1,000 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6242-100K
|
PPC4E Gas Pressure Controller
Kit with PPC4EX 100K, ± 1 to ± 100 kPa (± 0.15 to ± 15 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6242-1.4M
|
PPC4E Gas Pressure Controller
Kit with PPC4EX 1.4M, 14 to 1,400 kpa (2 to 200 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6242-7M
|
PPC4E Gas Pressure Controller
Kit with PPC4EX 7M, 70 to 7,000 kPa (10 to 1,000 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6242-14M
|
PPC4E Gas Pressure Controller
Kit with PPC4EX 14M, 140 to 14,000 kPa (20 to 2,000 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
通用配件:
|
配件
|
描述
|
|
PK-PPC-BG-DVU
|
BG15K Q-RPT用雙倍容積單元（部件號3070389）
|
|
機架安裝套件
|
機架安裝套件19in機架安裝工具機架（4U）
（部件號3338072）
|
|
RPM4
|
用于外部Q-RPT和/或絕壓模式AutoZ的參考壓力監測器（部件號3072483）
|
|
RS232
|
9針線，2m，用于PPC4E COM1（部件號2758335）
|
|
SPLT
|
PPC4 TEST端口用液體自動凈化槽（部件號3069823）
|
|
真空參考套件，220V
|
用于PPC EXHAUST端口的真空泵套件包括連接器（部件號3584486）
|
|
真空參考套件，110V
|
用于PPC EXHAUST端口的真空泵套件包括連接器（部件號3584473）
|
|
COMPASS
for Pressure
|
自動執行測試、數據采集、報告與設備資產管理的軟件
|
