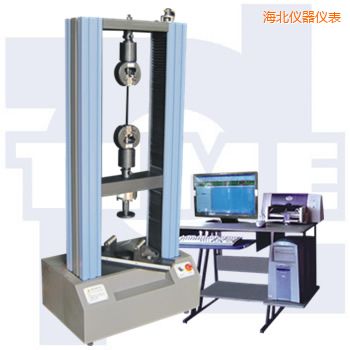

微機控制電子萬能試驗機WDW系列 |
|
| 型 號：WDW-10、20、50 |
| 品 牌：時代儀器 |
| 技術指標：最大試驗力:10KN\20kN\50kN |
 |
海北微機控制電子萬能試驗機WDW系列-WDW-10、20、50-時代儀器
微機控制電子萬能試驗機WDW-10、20、50詳細說明：
一、微機控制電子萬能試驗機WDW-產品綜述：
WDW系列微機控制電子萬能試驗機是進一步完善并滿足國家標準GB/T16491設計的新型整機。計算機系統通過全數字控制器，經調速系統控制交流伺服電機轉動，，經減速系統減速后通過精密滾珠絲杠傅帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，實現了試驗力、試驗力峰值、橫梁位移等參數的閉環控制，符合國家GB/T228《金屬材料 室溫拉伸試驗方法》要求的數據處理，實現了試驗力、試驗力峰值、橫梁位移、試樣變形及試驗曲線的屏幕顯示、試驗數據的自動處理（根據相應的試驗方法）和處理結果的磁盤存儲。另外配置種類繁多的試驗附具，在金屬、非金屬、符合材料及制品的力學性能試驗方面，，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、放置、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想
測試設備。
二、微機控制電子萬能試驗機WDW-5、10、20、主要技術指標：
|
型號
|
WDW-10
|
WDW-20
|
WDW-50
|
|
最大試驗力
|
10KN
|
20kN
|
50kN
|
|
測量范圍
|
最大試驗力的0.4%--100%。
|
|
試驗力精度
|
優于示值的±1%
|
|
位移分辨率
|
1/300000(全程不分檔或等效6檔)
|
|
橫梁移動速度
|
分辨率高于0.0025mm
|
|
變形測量精度
|
±0.5%（在0.2—10mm范圍內)
|
|
試驗速度范圍
|
0.01—500mm/min，無級調速
|
|
速度控制精度
|
±1%(0.01~10mm/min);±0.5%(10~500mm/min)
|
|
恒力、恒變形、恒位移控制范圍:
|
0.2%-100%FS
|
|
恒力、恒變形、恒位移控制精度:
|
設定值﹤10%FS時,設定值的±1.0%以內設定值≧10%FS時,設定值的±0.1%以內
|
|
變形速率控制精度
|
速率﹤0.05%FS時為±2.0%設定值內速率≧10.05%FS時為±0.5%設定值內
|
|
試驗空間（定制
|
拉伸空間 600mm 寬度空間 400mm
|
|
夾具形式
|
標配楔形夾具體，選配壓縮附具、彎曲附具及用戶提出的其它附具形勢
|
|
壓盤尺寸
|
φ100 mm
|
|
整機電源
|
單相,220V±10%,50Hz，，功率：2 kW
|
|
工作環境
|
室溫—35℃,相對濕度不超過80%
|
|
主機尺寸
|
760 mm×530 mm×1760 mm
|
|
整機重量
|
460 kg
|
|
