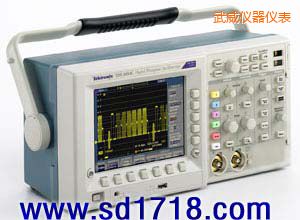

TDS3032C 示波器
泰克TDS3032C 示波器擁有高達500 MHz的帶寬，在緊湊的電池供電的設計中提供了經濟的性能
這一流行的產品系列現在配有USB主機端口和PC連接軟件，同時提供了熟悉的操作和簡單的導航功能，，您可以用更少的時間學習和重新學習怎樣使用示波器，用更多的時間完成手頭的任務。
DPO可以更全面地查看復雜的信號
為解決問題,首先必需看到問題。TDS3032C 提供了3,600wfms/s的連續波形捕獲速率及實時輝度等級，使您能夠看到并解決問題。快速連續波形捕獲速率可以迅速揭示問題特點，進而應用高級觸發隔離問題，節約大量的時間。實時輝度等級突出顯示與信號活動歷史有關的細節，可以更簡便地了解捕獲的波形特點。與其它類似示波器不同，即使在采集停止后，它仍能保留歷史數據。
使用DRT采樣技術和Sin(x)/x內插功能迅速調試和檢定信號
TDS3032C 融獨特的數字實時(DRT)采樣技術與sin(x)/x內插功能于一身，可以在所有通道上同時精確地檢定各種信號類型的特點。與其它類似示波器不同，在打開額外的通道時，TDS3032C 的采樣率沒有變化。這種采樣技術可以捕獲其它同類示波器可能會漏掉的高頻信息，如毛刺和異常邊沿，sin(x)/x內插保證了可以精確地重建每個波形。
主要特點和優點
主要性能指標:100MHz,300MHz和500MHz帶寬.2條或4條通道.在所有通道上實現高達5GS/s的實時采樣率.在所有通道上標配10k記錄長度3,600wfms/s連續波形捕獲速率.高級觸發套件
簡便易用功能:前面板USB主機端口，簡便地存儲和傳送測量數據.25種自動測量功能.標配FFT.多語言用戶界面.WaveAlert(R)異常波形自動檢測.TekProbe(R)接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
便攜式設計:輕便的設計(僅7磅/3.2公斤)，容易攜帶.選配內置電池，在沒有供電電源的情況下最長可以工作三個小時
專用分析應用模塊:高級分析模塊.極限測試模塊.通信模板測試模塊.擴展視頻模塊.601 串行數字視頻模塊
應用
數字設計、調試和測試.視頻安裝和服務.電源設計.教育和培訓.通信模板測試.制造測試.通用工作臺測試
設置和使用簡便
在時限緊張時，，您需要示波器直觀易用，您想最大限度地減少學習和重新學習使用示波器的時間。TDS3032C 示波器幫助您縮短學習周期。簡單的導航和專用前面板控制功能可以帶您進入需要使用的功能，您可以用更少的時間學習使用示波器，用更多地時間完成手邊的任務。
簡單地編制文檔和進行分析
TDS3032C 標配一個USB主機端口，因此可以簡便地存儲及把測量信息傳送到PC。
OpenChoice(R)PC通信軟件可以把屏幕圖和波形數據簡單地放到獨立式桌面應用中，或直接放到MicrosoftWord和Excel中。作為OpenChoice的補充，National泰克版軟件為您提供了擴展功能，包括高級分析、數據記錄、遠程儀器控制和實時波形分析。
如果您不想選擇使用PC進行分析，TDS3032C 還標配25種自動測量、波形加減乘除數學函數和快速傅立葉變換(FFT)。與其它類似示波器不同，TDS3032C 數學運算和測量允許使用全部采集記錄長度，或在采集內部隔離發生的特定事件。
儀器控制
通過使用內置以太網端口，e*Scope網上遙控功能可以使用互聯網和PC，從世界上任何地方控制TDS3032C 示波器。
在您需要的地方工作
TDS3032C 在一個緊湊的設計中提供了DPO的處理能力，它僅深5.9英寸(149mm)，釋放了寶貴的工作臺空間。在您需要把示波器帶到另一個實驗室時，其7磅(3.2公斤)重的便攜式設計可以輕松完成運輸工作。
如果您的工作需要更多的流動性，那么您可以選配電池，在沒有供電電源的情況下連續工作長達三個小時的時間。
TDS3032C 電氣特性
| 型號 |
TDS3012C |
TDS3014C |
TDS3032C |
TDS3034C |
TDS3052C |
TDS3054C |
| 帶寬 |
100 MHz |
100 MHz |
300 MHz |
300 MHz |
500 MHz |
500 MHz |
| 計算得出的上升時間(典型值) |
3.5 ns |
3.5 ns |
1.2 ns |
1.2 ns |
0.7 ns |
0.7 ns |
| 通道數量 |
2 |
4 |
2 |
4 |
2 |
4 |
| 外部觸發輸入 |
所有型號均包括 |
| 每條通道上的采樣速率 |
1.25 GS/s |
1.25 GS/s |
2.5 GS/s |
2.5 GS/s |
5 GS/s |
5 GS/s |
| 最大記錄長度 |
10K 樣點 |
| 垂直分辨率 |
9位 |
| 垂直靈敏度, 1 MΩ |
1 mV/div - 10 V/div |
| 垂直靈敏度, 50Ω |
1 mV/div - 1 V/div |
| 輸入耦合 |
AC,DC,GND |
| 輸入阻抗 |
并聯13pF或50Ω端子時1MΩ |
| DC 增益精度 |
±2% |
| 最大輸入電壓(1 MΩ) |
150VRMS,峰值≤400V |
| 最大輸入電壓(50Ω) |
5VRMS,峰值≤30V |
| 定位范圍 |
±5div |
| 帶寬極限 |
20MHz |
20MHz |
20 MHz,150 MHz |
20MHz,150 MHz |
20 MHz,150 MHz |
20 MHz,150 MHz |
| 時基范圍 |
4ns-10s |
4ns-10s |
2ns-10s |
2ns-10s |
1ns-10s |
1ns-10s |
| 時基精度 |
在任意1ms時間間隔上±20ppm |
| 輸入 / 輸出接口 |
| 以太網端口 |
RJ-45連接器, 支持10Base-TLAN |
| USB 端口 |
前面板USB2.0主機端口,支持USB閃存 |
| GPIB 端口 |
全面的發話/接聽模式、設置和測量(TDS3GV通信模塊選配) |
| RS-232-C 端口 |
DB-9公頭連接器，全面的發話/接聽模式；控制所有模式、設置和測量
波特率最高38,400(TDS3GV通信模塊選配) |
| VGA 視頻端口 |
DB-15母頭連接器，監視器輸出，在配有VGA的大型監視器上直接顯示信息(TDS3GV通信模塊選配) |
| 外部觸發輸入 |
BNC連接器，，輸入阻抗>1 MΩ，并聯電流17pF；最大輸入電壓150V |
采集模式
DPO-捕獲并顯示復合波形、隨機事件以及實際信號行為中的細微模式。DPO能夠實時顯示、存儲和分析信號的三維信息，即振幅、時間和振幅在各期的分布。
峰值檢測-捕獲高頻和隨機毛刺。可以捕獲窄至1ns的毛刺。
WaveAlert(R)-在所有通道上監視輸入信號，并在出現任何與捕獲的正常波形相偏離的波形時向用戶示警。
采樣-僅限數據采樣。
平均值-平均計算2至512個(可選)捕獲的波形數據。
包絡-在一次或多次捕獲信號上獲得的最大／最小值。
單一序列-使用單一序列(SingleSequence)按鈕，一次捕獲一個單次觸發的捕獲序列。
觸發系統
主要觸發方式-自動觸發(支持40ms/格和更慢的滾動模式)、正常觸發、單一序列觸發。
B觸發-在時間或事件后觸發。
時間觸發范圍-13.2ns-50s。
事件觸發范圍-1至9,999,999個事件。
觸發類型
邊沿-常規式電平驅動觸發。任何通道上的正負斜率。耦合選擇：DC、噪聲抑制、高頻抑制、低頻抑制。
視頻-可以在NTSC、PAL、SECAM所有行或單行、奇/偶或所有場上觸發。
擴展視頻-可以在廣播和非廣播(自定義)標準特定行及在模擬高清電視格式(1080i,1080p720p,480p)上觸發。要求TDS3VID或TDS3SDI應用模塊。
脈寬(或毛刺)-可以在小于、大于、等于或不等于可選時限范圍內(39.6ns-50s)的脈沖寬度上觸發。
欠幅脈沖-可以在穿過一個門限，但在再次穿過該門限前不能穿過第二個門限的脈沖上觸發。
轉換速率-可以在快于或慢于設定速率的脈沖邊沿速率上觸發。可以是上升沿、下降沿或二者兼有。
碼型－在特定時間為真或假時指定AND、OR、NAND、NOR。
狀態－任意邏輯狀態。可以觸發時鐘的上升沿或下降沿。可以在兩個輸入(而不是4個)的組合上使用邏輯觸發。
通信-為按照ANSIT1.102 標準進行的DS1/DS3通信模板測試提供所需的隔離脈沖觸發功能。要求TDS3TMT應用模塊。
交替-按順序將每條活動通道作為觸發源。
測量系統
光標－幅度，時間。
自動波形測量-顯示四種任意組合的波形測量值。或使用測量快照功能顯示所有測量數據。測量項目包括:周期、頻率、+寬度、-寬度、上升時間、下降時間、+占空比、-占空比、+過沖、-過沖、高、低、最大值、最小值、峰-峰、振幅、平均、平均周期、均方根、周期均方根、突發脈沖串寬度、延遲、相位、面積(Area)、周期面積(Cycle Area)*1 。
測量統計－平均值，最小值，最大值，標準偏差。要求TDS3AAM應用模塊。
門限-用戶自定義自動測量門限，可以使用百分比或電壓設置。
選通-可以使用屏幕或垂直光標隔離采集內部發生的特定事件，進行測量。
波形數學運算
代數運算－加,減,乘,除波形。
FFT－頻譜幅度。把FFT垂直標度設置成線性RMS或dBV RMS，把FFT窗口設置成Rectangular、Hamming、Hanning或Blackman-Harris。
高級數學運算*1－積分、微分、定義廣泛的代數表達式，包括模擬波形、數學函數、標量、最多兩個用戶可調節變量及參數測量結果。例:(Intg(Ch1－Mean(Ch1))x1.414 xVAR1)。
波形處理
自動設置-在垂直、水平和觸發系統上單鍵自動設置所有通道，支持撤銷自動設置功能。
偏移校正-可以用手控方式輸入通道間的偏移校正值(±10ns)，以獲得較好的定時測量值和更精確的數學波形。
顯示特點
顯示器類型－6.5 英寸(165.1mm)液晶TFT 彩色顯示器。
顯示器分辨率－640像素水平x480像素垂直(VGA)。
內插－Sin(x)/x。
波形樣式-點、向量、可變余輝、無窮大余輝。
標線-全標、網格、交叉線、幀、NTSC、PAL、SECAM和示波(100％和75％彩條矢量)要求選項TDS3VID和TDS3SDI視頻應用模塊。
格式-YT、XY 和門控 XYZ(帶Z軸空白顯示的XY僅在4通道儀器上提供)。
電源
AC供電電源
電源電壓－100VRMS-240VRMS±10%。
電源頻率－100V-120V時45Hz-440Hz;120V-240V時45Hz-66Hz。
能耗－最大75W。
電源供電－要求TDS3BATC可充電鋰電池。典型工作時間－3小時。
環境與安全
| |
工作 |
非工作 |
| 溫度 |
0℃至+50℃ |
-40℃至+71℃ |
| 濕度 |
工作和非工作濕度：小于等于+30℃時相對濕度最高95％；
工作和非工作濕度：小于等于+50℃時相對濕度最高45％。
|
| 高度 |
3,000 米 |
15,000 米 |
| 電磁兼容性 |
滿足或超過EN55011A類輻射和傳導放射標準；
EN6100-3-2AC電力線諧波輻射；EN6100-3-3電壓變化、波動和閃爍
FCC47CFR、第15部分、B分段A類設備；澳大利亞EMC大綱規定。 |
| 安全 |
UL61010B-1、CSA1010.1、lEC61010-1、EN6101-1 |
